랩조인트(Lap Joint)

랩조인트(Lap Joint)

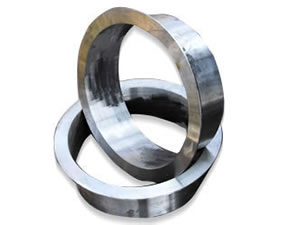

랩조인트(Lap Joint)

랩조인트는 금속부품의 일종으로서 두 부재를 겹쳐지게 접합하는 이음쇠입니다. 랩조인트는 완전 이음(full lap)과 반턱 이음(half lap) 으로 분류되며 완전 이음은 부재를 잘라낼 필요가 없고 접합한 총두께가 랩조인트의 두께로 하며 반턱이음은 양쪽 부재의 반을 파고 맞춰붙이는것으로 두께는 비교적 두꺼운 쪽의 두께로 합니다. 완전이음은 임시적인 프레이밍 만들기및 목골구조에 사용되고 반턱이음은 가구를 결합시키는데 쓰입니다.

랩조인트

제조범위
바깥 지름 1/2"~24" DN15-DN600
벽두께 4mm~200mm

벽두께
sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100,
sch120, sch140, sch160, xxs, sch5s, sch20s, sch40s, sch80s
최대벽두께: 200mm

재질
카본 스틸:ASTM/ASME A234 WPB-WPC
알로이 스틸: ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP 911
스테인레스 스틸: ASTM/ASME A403 WP 304-304L-304H-304LN-304N
ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H
저온강: ASTM/ASME A402 WPL 3-WPL 6
고성능강: ASTM/ASME A860 WPHY 42-46-52-60-65-70

표준규격
ASME B16.9-2012, ASME B16.25-2012, ASME B36.10M-2004, ASME B36.19M-2004
MSS SP-43-2013
AFNOR NF A 49-170-1-1999, AFNOR NF A 49-170-2-2009, AFNOR NF A 49-170-3-2009, AFNOR NF A 49-170-4-2009
ISO 3419-1981, ISO 5251-1981
GB/T 12459-2005

생산 과정
스퀴징(squeezing),프레싱(pressing),단조(forging),기계가공(machining )등 냉간 가공/ 열간 가공.

적용범위
랩조인트의 적용범위는 전력, 석유, 천연가스, 화학 공업,조선소, 난방장치, 제지. 야금등의 배관에 사용되는 관이음의 하나입니다.

우리는 중국의 배관자재 전문업체로서 엘보우, 티이, 벤드, 레듀샤, 캡, 랩조인트등 배관용 이음부속품을 취급하고 있습니다. 모든 파이프 피팅은 ISO 9000를 통과하고, Pressure Equipment Directive 97/23/EC (PED 97/23/EC), AD 2000 Merkblatt W0, 및API 인증을 획득하였습니다. Ahad 는 NIGC, Petrobras, Pemex, CNPC, Sinopec,및 CNOOC의 공급업체입니다.우리의 제품은 지금까지 이탈리아, 독일, 스페인, 미국, 브라질, 이란, 인도 등 많은 나라에서 인기가 있습니다.
제품에 대한 궁금한 점이 있으시면 문의해주시길 바랍니다.
